Brida Plana de Titanio Personalizada Según Dibujo

Brida de titanio personalizada hecha según plano

Una brida personalizada generalmente comienza con un problema que ningún catálogo resuelve: una máquina importada cuya boquilla no coincide con ninguna tabla métrica o imperial, un recipiente antiguo con un círculo de pernos inusual, una conexión de conducto rectangular o un colector que debe caber dentro de un espacio donde una brida estándar no pasará. La respuesta es una brida plana mecanizada según un plano, en titanio, con el diámetro interior, el patrón de orificios y el espesor definidos por el proyecto en lugar de por una tabla estándar. El trabajo de ingeniería consiste en demostrar que la forma personalizada es tan segura como la estándar que reemplaza.

Qué debe fijar el plano

Un plano que deja el patrón de orificios como "a adaptar" no es un plano, es una solicitud de una suposición. Los errores más costosos en bridas personalizadas son casi siempre errores de interfaz, porque la brida se mecaniza hasta su acabado antes de que alguien descubra que los orificios de los pernos están en el círculo equivocado.

Personalizado contra estándar

Lo personalizado no es una forma de evitar una clase de presión. Si una línea está diseñada para la Clase 300, la brida personalizada aún debe soportar la Clase 300 a la temperatura de diseño, y el espesor debe calcularse en lugar de escalarse a partir de una brida estándar más pequeña. Donde la pieza personalizada es una brida circular simple con un patrón de pernos estándar, la ruta más económica es comenzar desde la forja estándar y modificar el diámetro interior, lo que mantiene el espesor nominal y solo cambia el mecanizado.

El espesor se calcula, no se copia

Una brida plana sin cubo se comporta como una placa soportada en el círculo de pernos y cargada por la presión, por lo que el espesor se deriva de la presión de diseño, la reacción de la junta y la tensión admisible a temperatura. El titanio permite una placa más delgada que el acero inoxidable porque el Gr2 alcanza 345 MPa de tracción y el Gr5 alcanza 895 MPa, y porque no hay margen de corrosión que añadir: el metal que está allí en la instalación es el metal que está allí al final de la vida útil. Eso es un ahorro real en una pieza personalizada gruesa, y también es por eso que el cálculo debe documentarse, ya que la prueba de idoneidad es la aritmética en lugar de la consulta de una tabla.

La planitud es la segunda mitad de la cuestión del espesor. Una placa que se mecaniza por un solo lado se curvará cuando se retire la capa tensada, y una brida que no es plana filtrará sin importar cuán gruesa sea. Los desbastes se mecanizan por ambas caras, se comprueban en una mesa de planitud o en una CMM, y donde la forma es delgada en relación con su anchura, la secuencia de cortes de desbaste y acabado se organiza para equilibrar la tensión residual.

Ruta de fabricación

Tres rutas cubren la mayor parte del trabajo personalizado. La placa se corta por chorro de agua o láser, luego se mecaniza; se adapta a piezas planas, no circulares y de presión moderada y ofrece la mayor libertad de contorno. Se utiliza un anillo laminado o forjado para bridas circulares con cubo, porque el grano sigue la circunferencia y el cubo puede ser más grueso que la placa. Se utiliza una forja casi neta cuando la forma y la cantidad justifican un troquel, y ofrece el mejor comportamiento a fatiga porque el flujo del grano sigue el perfil en lugar de ser cortado.

El titanio añade dos reglas a esa lista. El corte y el mecanizado se realizan con herramientas y refrigerante dedicados, porque la contaminación por hierro de una máquina compartida aparece más tarde como una floración de óxido o un sitio de corrosión. Y cualquier soldadura, incluida una soldadura de cubo a placa, se realiza bajo argón con la junta purgada, luego decapada, porque una soldadura coloreada en titanio es una superficie enriquecida en oxígeno que se agrietará bajo carga.

Elección de material para servicio extremo

El Gr2 es el predeterminado para servicio químico, marino y criogénico. El Gr5 se elige cuando la brida debe ser más delgada o la temperatura más alta, y se mecaniza bien pero se suelda con más cuidado. El Gr7 añade paladio para reducir ácidos y cloruros calientes, y el Gr12 cubre ácidos reductores a menor costo. Una dureza de alrededor de 180 a 215 HB es típica del Gr2 recocido y es una verificación útil de que la pieza no ha sido contaminada o endurecida por trabajo, pero la dureza no es una especificación de corrosión y no debe usarse como tal.

Inspección y primer artículo

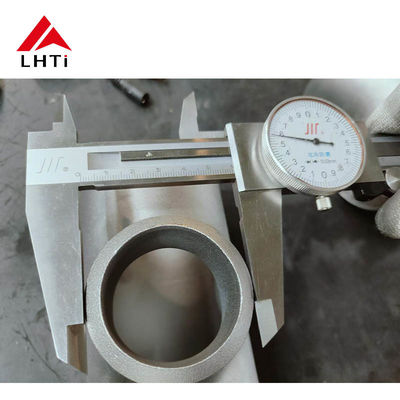

Una pieza personalizada se acepta por dimensiones, no por apariencia. El primer artículo se mide en una CMM contra el plano, registrando el círculo de pernos, las posiciones de los orificios, la planitud de la cara y la rugosidad de la cara, y el informe se firma antes de liberar el resto del pedido. Las piezas subsiguientes se muestrean en las dimensiones críticas y se comprueban al cien por cien en la interfaz. Se utiliza UT en secciones pesadas, PT en la cara de sellado, y PMI confirma el grado en cada colada. Un certificado 3.1 según EN 10204, un informe de material y dimensiones, y la etiqueta marcada completan el paquete.

Protección de la interfaz en el sitio

Incluso una brida personalizada perfecta falla si se instala contra la cara de acoplamiento incorrecta. Antes del envío, el plano debe indicar contra qué cara de la pieza de acoplamiento está diseñada, y la brida debe probarse en un calibre o en la pieza de acoplamiento donde la cantidad lo justifique. En el sitio, la junta se adapta al tipo de cara, los pernos se aprietan en un patrón de estrella en etapas, y la unión se comprueba a presión de operación. El titanio se agarrota contra el titanio, por lo que las roscas llevan un compuesto antiagarrotamiento, y los espárragos de acero se protegen o se reemplazan con un grado resistente a la corrosión.

Pedido de una brida de titanio personalizada

Envíe un plano con dimensiones, el grado, la presión y temperatura de diseño, el tipo de cara, el acabado superficial, el marcado y la lista de documentos. Indique la cantidad, la fecha de entrega y si se requiere un primer artículo. Si el plano no es definitivo, envíe las dimensiones de la pieza de acoplamiento y la restricción que impulsa el diseño, porque una brida diseñada alrededor de la interfaz real es más económica que dos iteraciones de mecanizado y un transporte aéreo.

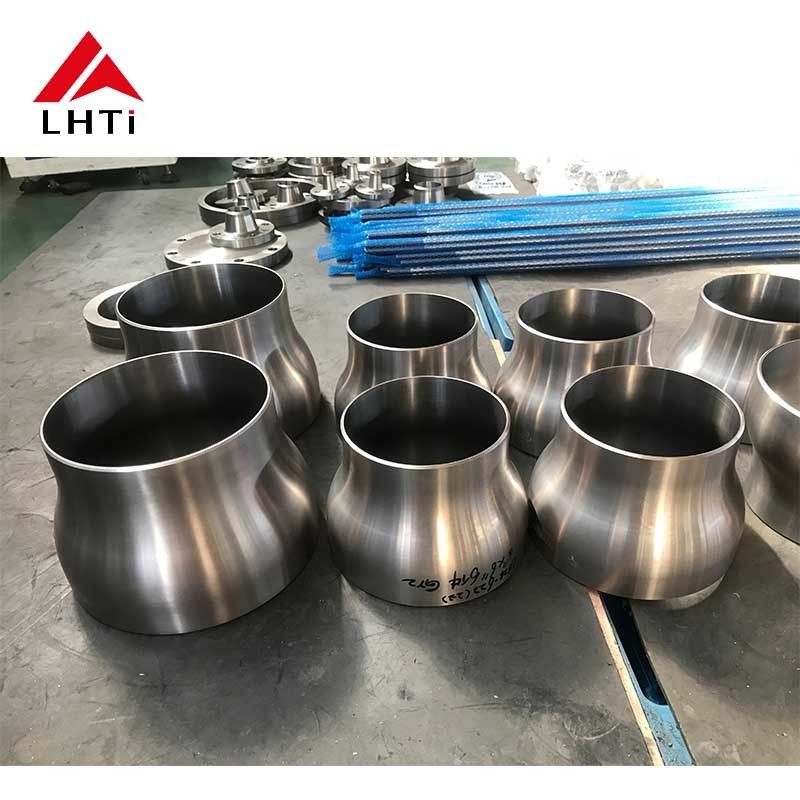

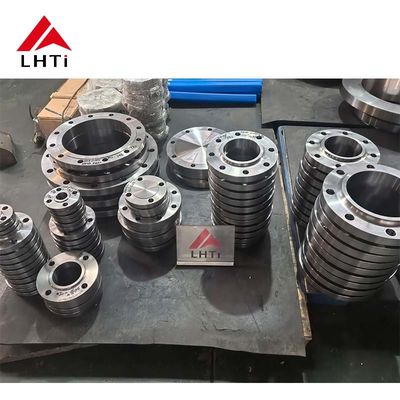

Imágenes del producto
