Visor de Spectacle de Titanio para Líneas de Alta Presión

Ciego de gafas de titanio para líneas de alta presión

Una persiana de anteojos, también llamada persiana de figura 8, es el único dispositivo de aislamiento que permanece atornillado en la línea mientras cambia de estado.La otra mitad es un anillo abierto que permite que el flujo pase, y los dos están unidos por una red para que la misma unión se pueda balancear de cerrado a abierto sin romper la tubería.En el servicio de alta presión, esa característica única es lo que hace que valga la pena el grosor adicional, ya que el aislamiento positivo se logra con un cambio de junta en lugar de una pala, una persiana y un espaciador separado que se mantienen en el almacén.

Las partes y el papel de cada una

La superficie de soporte del disco y el anillo son las caras que sellan, y ambos están mecanizados hasta el mismo acabado que la brida de apareamiento.Ese es el detalle que separa una persiana de un par de placas cortadas de hoja: las dos mitades deben ser planas, paralelas y a la distancia correcta entre sí, de lo contrario, la unión se filtrará en un lado del cambio.

Cómo difiere de otras gafas

La diferencia práctica es el número de juntas que se tienen que rehacer por cambio.el conjunto girado y la misma unión cerrada con juntas nuevas en ambas carasUna paleta necesita la articulación abierta, la paleta retirada, un espaciador instalado y la articulación cerrada,que es más trabajo y más posibilidades de dañar una cara en una planta donde la línea está siendo devuelta a servicio con prisa.

Clase de espesor y presión

La norma ASME B16.48 cubre los espacios en blanco de las líneas y tabula las dimensiones que van con las clases de bridas estándar, mientras que la norma B16.5 rige las bridas de apareamiento.Así que se comporta como una placa plana bajo presión, y el grosor debe satisfacer tanto la dimensión tabulada como un cálculo a la temperatura de diseño.Una persiana de tamaño para la clase 150 a temperatura ambiente no es automáticamente adecuada para la misma línea a 250 °C, porque la tensión admisible del titanio disminuye con la temperatura mientras que la presión no.

El titanio ayuda aquí: Gr2 a 345 MPa de tracción y Gr5 a 895 MPa permiten un disco más delgado que un grado inoxidable de la misma clase, y la densidad de 4,51 contra 8.00 gramos por centímetro cúbico significa que la persiana terminada es aproximadamente la mitad del peso del equivalente inoxidableEn una ciega grande esa diferencia decide si dos personas pueden girarla o si un bloque de cadena tiene que ser manipulado.

Disciplina de cambio

La ciega es tan segura como el procedimiento que la rodea, la línea se aísla, se presiona, se drena y se prueba vacía antes de tocar la articulación, la articulación se abre, se retiran las juntas viejas,el conjunto girado de modo que la mitad correcta se sienta en el agujero, se instalarán juntas nuevas y los tornillos se volverán a apretar en forma de estrella.y la línea no vuelve a funcionar hasta que se haya comprobado si la unión tiene fugas a presión de funcionamiento.

Tres detalles causan la mayoría de los problemas el primero es reutilizar una junta que nunca se vuelve a sellar en una cara de titanio el segundo es una red que ensucia el diámetro exterior de la bridaque impide que los ciegos se sienten en el sueloEl tercero es la longitud del perno: una persiana de anteojos más dos juntas es más gruesa que una sola junta de brida, por lo que los pernos deben ser lo suficientemente largos como para dar un enganche completo del hilo en ambas tuercas.

Las caras, las juntas y los tornillos

La cara levantada con una junta en espiral es la disposición normal para alta presión, y se utilizan caras de uniones de anillos cuando la clase y la consecuencia justifican un anillo metálico.Gallas de titanio contra el titanio, por lo que los pernos llevan un compuesto anti-convulsión, y las cabezas de las tuercas de 12 puntos a menudo se especifican donde una llave inglesa sólo puede girar unos pocos grados en un soporte de tubería congestionado,porque ofrecen más posiciones de compromiso que una nuez hex.Los pernos de acero son aceptables si los hilos están protegidos, pero la brida de titanio durará más que varios conjuntos de ellos.

Temperatura y selección del material

El rango publicado para estas persianas es de menos 250 a 800 grados Fahrenheit, alrededor de menos 157 a 427 C, lo que cubre el trabajo criogénico y de proceso en caliente.Gr7 cuando estén presentes ácidos reductores o cloruros calientesLa transformación alfa-beta del titanio se sitúa cerca de 890 C, muy por encima de cualquier temperatura de servicio.Así que es una consideración de fabricación más que un límite de diseñoLo que importa es que la soldadura, si la hay, se realice bajo argón y luego se decapare, porque una soldadura contaminada en una persiana de retención de presión es un sitio de inicio de grietas.

Inspección y marcado

El disco es examinado por UT cuando la sección es pesada, las caras de sellado son revisadas por PT después del mecanizado y el calor es confirmado por PMI.se registran la posición y el peso de la telaraña, y la persiana está marcada con su tamaño, clase, material y número de etiqueta.y el número de etiqueta es lo que permite a un planificador de mantenimiento encontrar la ciega correcta en una tienda de placas similares.

Ordenando un ciego para el espectáculo

Indique el número de línea, el estándar y la clase de la brida, el tamaño, el tipo de cara, la presión y temperatura de diseño, el grado y la posición en la que normalmente se sentará la ciega.el punto de elevación, el tipo de junta y el paquete de documentos.Porque una persiana que se balancea dos veces al año puede ser más pesada y más simple que una que se cambia cada cierre, y vale la pena acordar los detalles de manejo antes de publicar el dibujo.

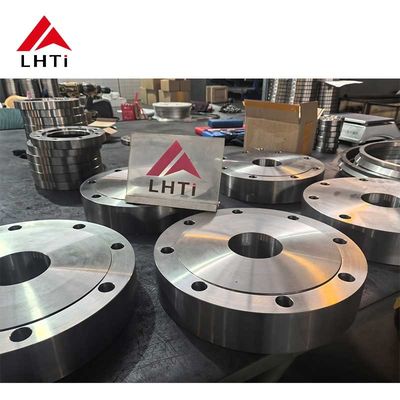

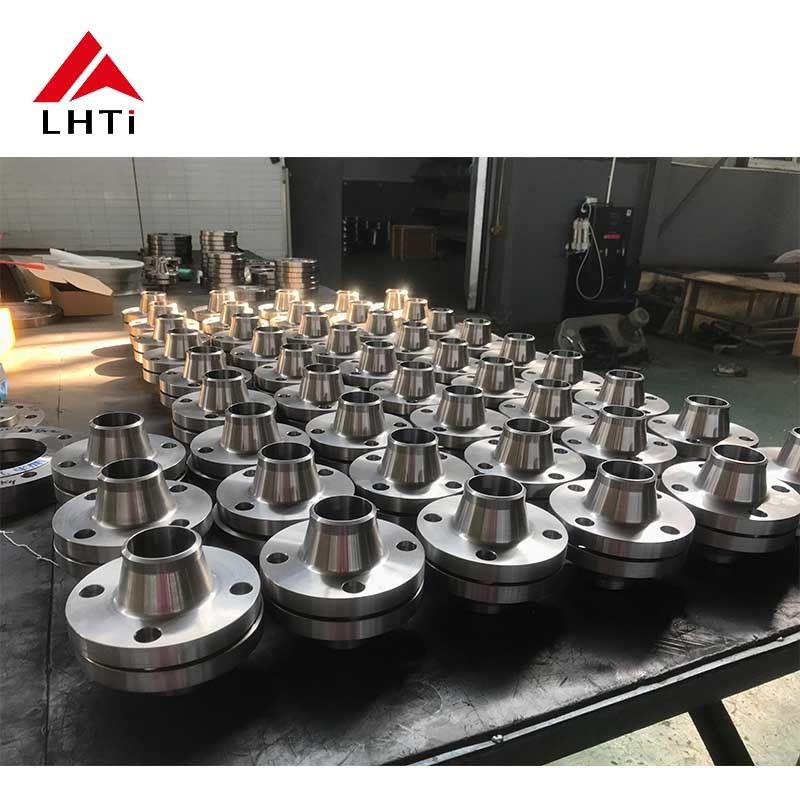

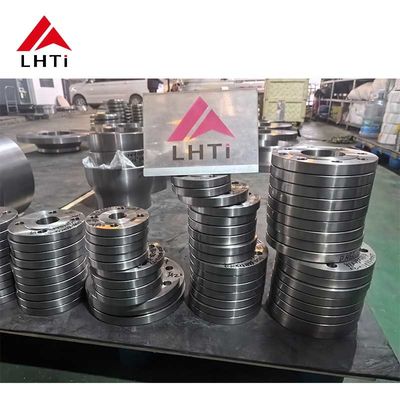

Imágenes del producto
