DN15 Brida Deslizante de Titanio ASME B16.5 Clase 150

Brida deslizante de titanio DN15 ASME B16.5 Clase 150

DN15, o 1/2 pulgada, es el tamaño más pequeño listado en ASME B16.5, y una brida deslizante de este tamaño rara vez está limitada por su clasificación de presión. Lo que decide si la unión sobrevive es el ajuste entre el diámetro interior de la brida y la pared de la tubería sin costura de 1/2 pulgada sobre la que se desliza, y las dos soldaduras de filete que la sujetan. Esta brida está mecanizada en titanio de Grado 2 o Grado 7 y se suministra con una cara elevada, lista para acoplarse con una tubería sin costura de 1/2 pulgada a juego.

La pared de la tubería rige la unión

Una brida deslizante se localiza por la tubería, no por un casquillo mecanizado, por lo que el diámetro interior debe tener suficiente holgura con el diámetro exterior de la tubería para deslizarse en frío y aún así dejar un filete para depositar. La tubería Schedule 10S de 1/2 pulgada tiene una pared de aproximadamente 2.8 mm; la Schedule 80S tiene más de 5 mm. En la pared delgada, el riesgo es la quemadura y un filete cóncavo que se agrieta en el borde. En la pared gruesa, la brida absorbe mucho más calor y la cara elevada puede deformarse lo suficiente como para tener fugas en la línea de la junta. Ambas son variables de soldadura, no variables de material, por lo que el schedule de la tubería debe indicarse con el pedido.

Datos de la brida

Grado 2 o Grado 7

El Grado 2 cubre la mayor parte del trabajo: agua de mar, salmuera, agua de refrigeración clorada, dosificación de hipoclorito y líneas de grado alimenticio, donde el metal comercialmente puro se pasiva y se mantiene limpio. El Grado 7 agrega de 0.12 a 0.25 por ciento de paladio, lo que aumenta el potencial de ruptura en ácidos reductores como el clorhídrico y en servicio de cloruro caliente donde el Grado 2 comenzaría a picarse. Para una línea DN15, la diferencia de costo es pequeña, por lo que la elección debe seguir la química del peor caso en lugar del caso normal.

La Clase 150 es una clasificación a temperatura ambiente. A medida que aumenta la temperatura de la línea, la presión admisible disminuye, por lo que una rama caliente de 1/2 pulgada necesita la tabla de clasificación en lugar del número principal. El titanio también tiene una baja expansión térmica en comparación con el acero inoxidable, lo que mantiene la carga del perno más estable durante un ciclo de calentamiento y enfriamiento.

Soldadura de una brida deslizante DN15

Debido a que la pieza es pequeña, la entrada de calor por pasada importa más que en una brida grande. Sujete la brida cuadrada a la tubería, verifique la planitud de la cara con una regla, luego suelde primero el filete interior y luego el filete exterior, alternando los lados para que la tracción se mantenga equilibrada. Mantenga el arco alejado de la cara elevada. Un anillo de enfriamiento o un paño húmedo detrás del cubo mantiene la cara plana, y un enfriamiento lento después de la última pasada evita la zona dura y propensa a grietas que el enfriamiento por aire puede dejar en secciones más gruesas. El decapado después de la soldadura restaura la película pasiva en la tintura por calor.

Inspección y embalaje

Cada lote se verifica dimensionalmente según B16.5, se identifica positivamente el material en el cubo y se rastrea hasta el número de lote, y se empaqueta en una caja de madera contrachapada con las caras protegidas para que las estrías lleguen intactas. Las bridas se cotizan por tamaño, clase, grado y schedule de tubería, y se pueden agregar juntas y juegos de pernos a juego al mismo envío si la línea se está construyendo como una unidad.

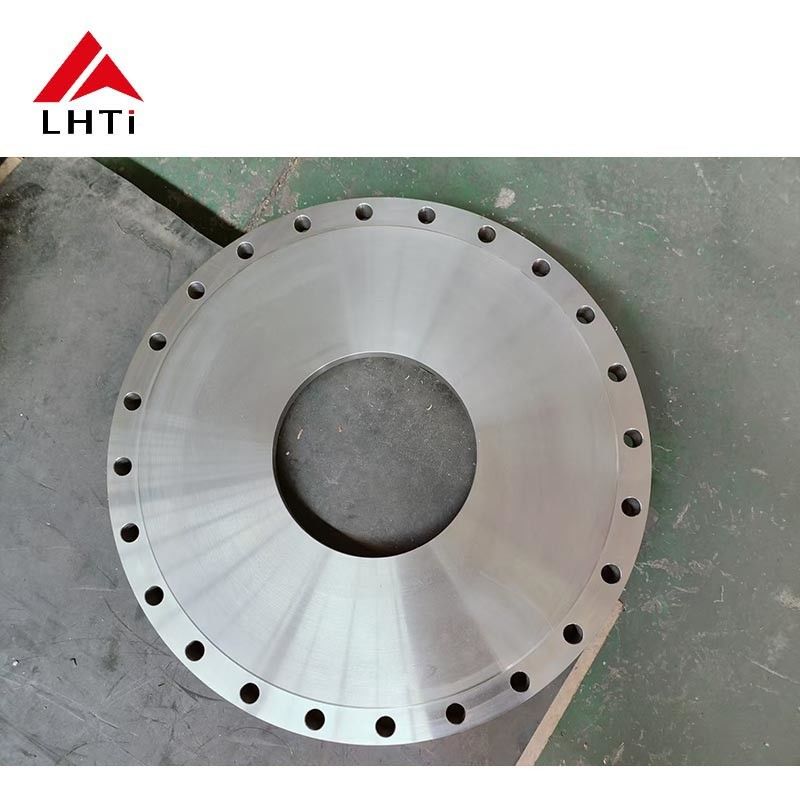

Imágenes del producto
