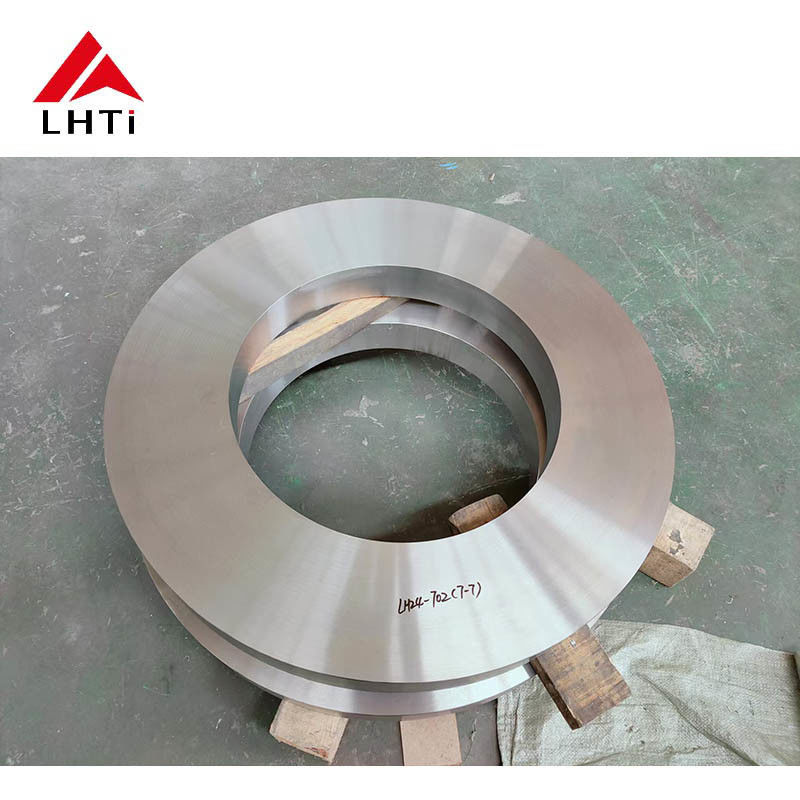

Brida de titanio ASME B16.5 Clase 150 Gr5 Gr7

La mayoría de las bridas de titanio se fabrican en Grado 2 porque es económico y tolerante. Esta página es para los dos casos en los que el Grado 2 no es la respuesta correcta: una línea donde la brida debe soportar alta presión o carga mecánica repetida, y una línea donde el medio es un ácido reductor que ataca al grado puro. Ambas se suministran en el patrón de deslizamiento ASME B16.5 clase 150 con cara elevada, por lo que la junta, el perno y el programa de juntas ya utilizados en la planta no tienen que cambiarse.

Gr5 para resistencia en un espacio más pequeño

El Grado 5, Ti-6Al-4V, alcanza 895 MPa de tracción y 828 MPa de límite elástico, aproximadamente dos veces y media el Grado 2. En una brida, esto significa que la misma unión se puede realizar con menos metal, por lo que el Gr5 se elige en patines compactos, en colectores de inyección de alta presión y en equipos donde la brida tiene que encajar en un espacio reducido. La aleación también mantiene su resistencia hasta aproximadamente 400 °C, por lo que una brida Gr5 permanece rígida donde una brida de titanio puro comenzaría a fluir bajo la carga del perno.

Gr7 para ácidos reductores

El Grado 7 añade entre 0,12 y 0,25 por ciento de paladio. El paladio aumenta el potencial de corrosión de la película superficial, por lo que el metal mantiene su capa pasiva en entornos reductores donde el Grado 2 se disolvería: ácido clorhídrico, ácido sulfúrico a concentración moderada, salmueras de cloruro calientes y algunos ácidos orgánicos. Las bridas en Gr7 son comunes en brazos de descarga de ácido, líneas de decapado y plantas de cloro-álcali donde la tubería ya es Gr7 y una brida de Grado 2 se convertiría en el punto más débil del sistema.

Gr5 y Gr7 de un vistazo

Detalles ASME B16.5 que importan en obra

El patrón de pernos es el patrón en pulgadas, por lo que una junta ASME clase 150 y pernos en pulgadas encajan sin adaptadores, a diferencia de una brida DIN de tamaño similar. La clase 150 cubre una amplia gama de tamaños a baja presión; por encima de aproximadamente 180 °C, la presión admisible disminuye y normalmente se especifica el patrón de clase 300 en su lugar. Las bridas deslizantes se sueldan con dos soldaduras de filete, lo que es adecuado para la fabricación en obra, mientras que un cuello de soldadura del mismo grado se utiliza donde la unión verá carga cíclica o donde se requiere radiografía.

Cara, Marcado e Inspección

La cara elevada se mecaniza a una altura de 2 mm con un acabado de 125 a 250 AARH, y hay disponible una versión de cara plana para juntas de cara completa. Cada brida está marcada con el grado, tamaño, clase y número de colada, y el número de colada se repite en el certificado para que el material pueda rastrearse a través de la fusión y el forjado. Se dispone de inspección ultrasónica del material de partida y pruebas de penetración de las caras mecanizadas, y se emite un informe dimensional según ASME B16.5 con cada lote. Los tamaños van de 1/2 pulgada a 24 pulgadas, empaquetados cara a cara en cajas de madera contrachapada.
