Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: LHTi
Certificación: ISO 9001:2015
Número de modelo: LH-Ti2
Pago y términos de envío
Cantidad de orden mínima: 1 pedazo
Detalles de empaquetado: Embalaje estándar de la exportación, caja de la madera contrachapada afuera
Tiempo de entrega: 15-30 días
Condiciones de pago: L/C, D/P, T/T etc.
Capacidad de la fuente: 20000 pedazos por mes
Nombre de producto: |
Hoja de tubo forjada titanio|paquete con la hoja de tubo revestida en ambos lados en cambiador de ca |
Material: |
Titanio del grado 1 Grade2 Grade5 Grade7 Grade12 |
Estándar: |
ASTM/ASME B265, ASTM/ASME B381 |
Diámetro de Tubesheet: |
MaxΦ8600mm |
Gama del diámetro de agujero: |
1.5m m---238m m |
Profundidad del agujero: |
Max1100mm |
Prueba de la calidad: |
UT, PINTA |
Prueba de tercera persona: |
Disponible |
Nombre de producto: |
Hoja de tubo forjada titanio|paquete con la hoja de tubo revestida en ambos lados en cambiador de ca |
Material: |
Titanio del grado 1 Grade2 Grade5 Grade7 Grade12 |
Estándar: |
ASTM/ASME B265, ASTM/ASME B381 |
Diámetro de Tubesheet: |
MaxΦ8600mm |
Gama del diámetro de agujero: |
1.5m m---238m m |
Profundidad del agujero: |
Max1100mm |
Prueba de la calidad: |
UT, PINTA |
Prueba de tercera persona: |
Disponible |
Hoja de tubo de acero inoxidable revestida del titanio
La placa de tubos del titanio está perforando los agujeros de los tubos en la circular. Placa revestida de acero del titanio a ser levemente más grande que el diámetro externo del tubo.
Nombre del artículo: Titanio Tubesheet
Material: Gr1, Gr2, Gr5, Gr7, Gr12
&Standard del tamaño: Según el dibujo del cliente
Método de producción: El forjar, recociendo y el trabajar a máquina
Ventaja: Capacidad excelente de la resistencia a la corrosión
Embalaje: Caja de la madera contrachapada
Uso: Cambiador de calor, equipo químico, recipiente del reactor, dispositivos del filtro, etc.
Uso
Calderas y recipientes del reactor; Petróleo; Industria química; Construcción naval; Farmacéutico; Metalurgia; Maquinaria; Producción alimentaria etc.
Funcionamiento de producto
●Bajos densidad y de alta resistencia
●Resistencia a la corrosión excelente
●Buena resistencia al efecto de calor
●Transporte excelente a la propiedad criogénica
●No magnético y no tóxico
●Buenas propiedades termales
La tubo-hoja compuesta de la placa de acero del titanio es una placa compuesta sola o de doble cara hecha del grado ordinario TA1 o TA2 (metal compuesto) y acero de carbono o acero de aleación por la explosión, la explosión + el balanceo o laminación en caliente. El metal del titanio tiene resistencia a la corrosión excelente, ampliamente utilizada en el equipo de la desulfurización de humo, chimeneas de la central eléctrica, reactores químicos, cambiadores de calor, recipientes del reactor, el etc. Pero su desventaja es alto coste, titanio que el tubesheet compuesto de la placa de acero tiene la resistencia a la corrosión del metal del titanio y la fuerza estructural del acero, puede reducir grandemente el coste del proyecto.
Actualmente, el método de producción de tubesheet de acero compuesto del titanio es como sigue:
1. Soldadura explosiva 4. + balanceo rodantes de la soldadura de explosivo del compuesto 3. del compuesto 2. de la soldadura
Baoji Lihua utiliza la soldadura explosiva y el balanceo y combina los dos procesos. Este método puede superar las desventajas de la pequeña área y del proceso rodante complejo de la placa compuesta explosiva, dar el juego completo a sus ventajas respectivas, y produce la placa compuesta de acero del titanio con área extensa y pequeño grueso. Es más eficiente y más barato.
| Parámetros tecnológicos y esquilar fuerza de la soldadura explosiva de la hoja de tubo inoxidable revestida de la placa de acero del titanio 1 | ||||||||||||
| Materiales del revestimiento | Materias primas | h0/ milímetro | Wg/(g.cm-2) | Fuerza en enlace/MPa | 1 | 2 | 3 | 4 | Media | Observación | ||
| Metal | δ1/milímetro | Metal | δ2/milímetro | |||||||||
| Titanio | 3 5 | Acero inoxidable | 18 | 5 6,5 | 1,4 1,6 | σt | 293 | 200 | 392 | 179 | 266 | El substrato se pule generalmente. |
| σf | 247 | 208 | 113 | 92 | 165 | |||||||
| σt | 447 | 530 | 460 | 441 | 444 | Se pule el substrato. | ||||||
| σf | 403 | 200 | 363 | 322 | ||||||||
| σt | 139 | 105 | 203 | 205 | 163 | El substrato se pule generalmente. | ||||||
| σf | 231 | 345 | 286 | 287 | 285 | |||||||
| σt | 407 | 410 | 263 | 407 | 372 | Se pule el substrato. | ||||||
| σf | 498 | 571 | 513 | 527 | ||||||||
| Soldadura de Losive de la hoja de tubo inoxidable revestida de la placa de acero del titanio 2 | ||||||||||||
| Materiales del revestimiento | Materias primas | h0/ milímetro | Wg/(g.cm-2) | Fuerza en enlace/MPa | 1 | 2 | 3 | 4 | Media | Observación | ||
| Metal | δ1/milímetro | Metal | δ2/milímetro | |||||||||
| Titanio | 3 5 | Acero inoxidable | 18 | 5 6,5 | 1,4 1,6 | σt | 392 | 87 | 240 | 18 | El substrato se pule generalmente. | |
| σf | 345 | 92 | 157 | 12 | ||||||||
| σt | 530 | 279 | 402 | 5 | Se pule el substrato. | |||||||
| σf | 403 | 200 | 321 | 3 | ||||||||
| σt | 339 | 60 | 230 | 18 | El substrato se pule generalmente. | |||||||
| σf | 287 | 149 | 233 | 11 | ||||||||
| σt | 571 | 513 | 541 | 2 | Se pule el substrato. |
|||||||

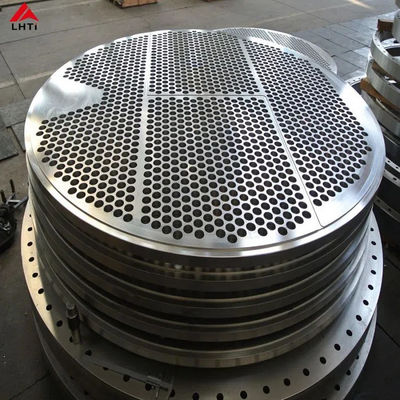

Imágenes detalladas:

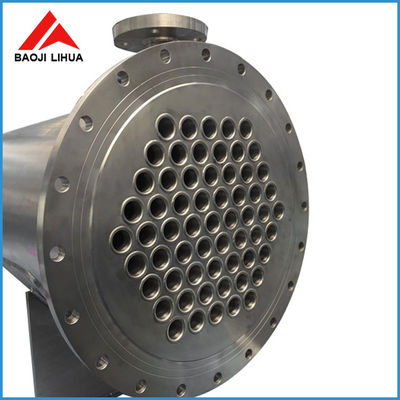

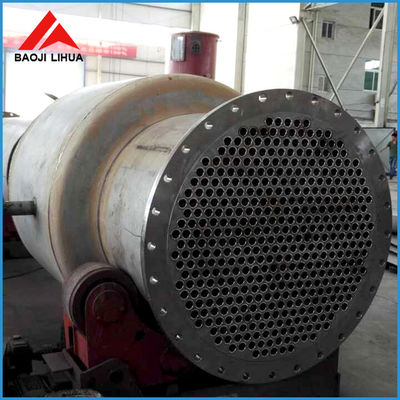

El tubesheet del titanio utilizó en cambiador de calor:
